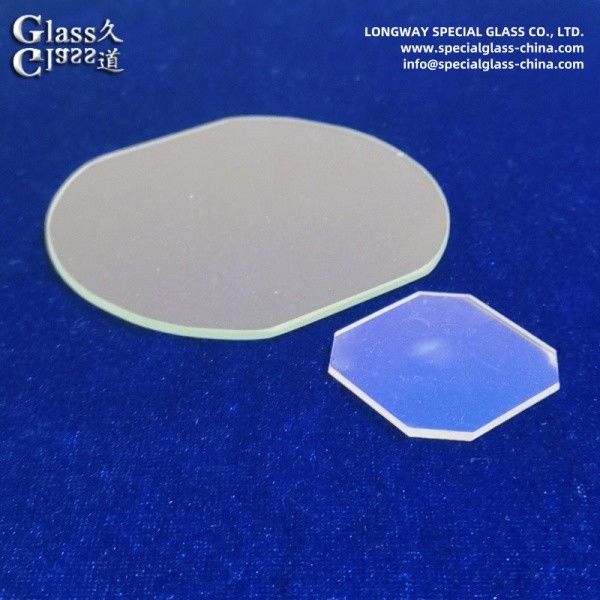

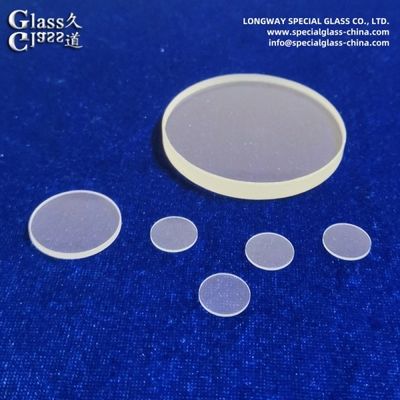

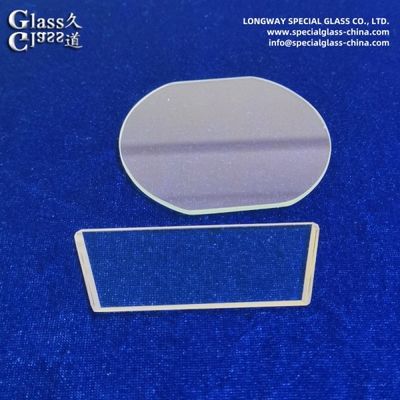

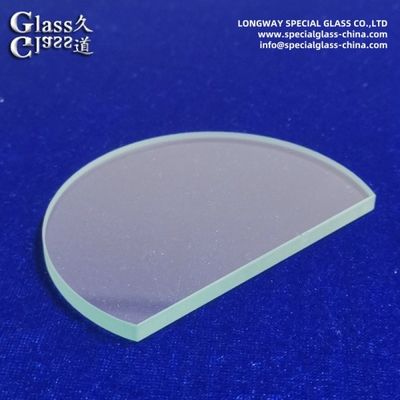

Substratos de vidrio de borosilicato óptico de alta claridad en semiconductores

Sustratos de vidrio de borosilicato óptico de alta claridad en semiconductores

Material:

• Composición base: Principalmente dióxido de silicio (SiO₂) y trióxido de boro (B₂O₃), con un contenido mínimo de álcalis.

• Fabricación: Producido mediante fusión continua en hornos revestidos de platino para garantizar una pureza y homogeneidad extremas. A menudo pulido a una rugosidad superficial subnanométrica.

• Aditivos clave: Adiciones precisas de alúmina (Al₂O₃) para la estabilidad química y agentes de refinación para eliminar burbujas/impurezas.

Propiedades clave:

1. Claridad óptica excepcional: Transmisión de luz ultra alta (>90%) en los espectros UV a NIR (por ejemplo, 185 nm-2μ m), autofluorescencia mínima.

2. Baja expansión térmica (CTE): CTE extremadamente bajo (∼3.3 × 10⁻⁶/K a 20°C), que coincide con las obleas de silicio para evitar fallas inducidas por estrés durante los ciclos térmicos.

3. Resistencia térmica y química superior: Resiste procesos de semiconductores agresivos:

   • Térmica: Estable hasta 500°C; resiste el choque térmico por calentamiento/enfriamiento rápido.

   • Química: Inerte a ácidos, álcalis y disolventes (por ejemplo, reveladores de fotorresistencias, grabadores).

4. Alta calidad de la superficie: Suavidad casi atómica (<0.5 nm Ra) fundamental para la nanolitografía y el depósito de película delgada.

5. Baja contaminación iónica: Migración mínima de iones alcalinos (Na⁺, K⁺) que evita la contaminación del dispositivo.

6. Estabilidad mecánica: Alto módulo de Young (∼64 GPa) asegura la rigidez dimensional bajo estrés de procesamiento.

Función principal:

• Servir como una plataforma ultra estable e inerte para los procesos de fabricación de semiconductores.

• Proporciona una superficie libre de defectos para el modelado de alta resolución (por ejemplo, fotomáscaras EUV).

• Actúa como una ventana protectora para sensores y ópticas en entornos hostiles.

• Permite la transmisión precisa de la luz para sistemas de inspección, metrología y litografía.

Aplicaciones principales en semiconductores:

1. Blancos de fotomáscaras: Material base para máscaras de fotolitografía EUV/ArF que requieren defectos casi nulos.

2. Cubiertas de MEMS y sensores: Tapas de sellado hermético para sensores de presión, detectores de infrarrojos y dispositivos MEMS.

3. Componentes de manipulación de obleas: Placas de soporte, ventanas de inspección y etapas de alineación en herramientas de procesamiento de obleas.

4. Empaquetado avanzado: Interposiciones y sustratos para la integración 2.5D/3D IC.

5. Óptica de equipos de proceso: Lentes, mirillas y espejos en grabadores de plasma, cámaras CVD y herramientas láser.

6. Metrología e inspección: Fundamental para sistemas de alineación de alta precisión y escáneres de defectos.

En esencia: Los sustratos de vidrio de borosilicato óptico de alta claridad son materiales de ingeniería ultra puros y térmicamente estables, esenciales para la fabricación de semiconductores. Su combinación única de transmisión óptica casi perfecta, expansión térmica casi nula, inercia química y planitud superficial a nivel atómico permite una precisión a escala nanométrica en fotolitografía, protege componentes sensibles y garantiza la fiabilidad en entornos de proceso extremos. Estos sustratos apoyan directamente el rendimiento y la producción en nodos avanzados (por ejemplo, sub-5 nm), la producción de MEMS y el empaquetado de próxima generación.
