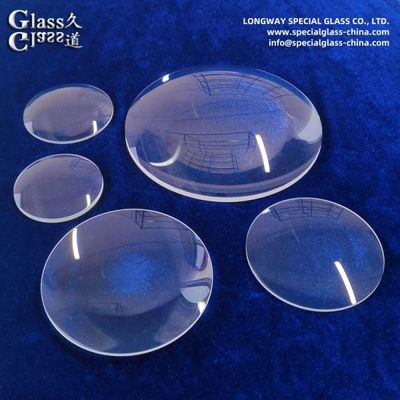

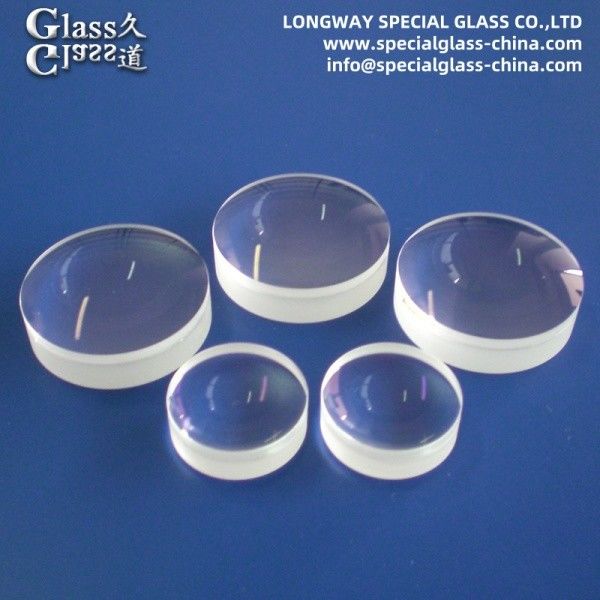

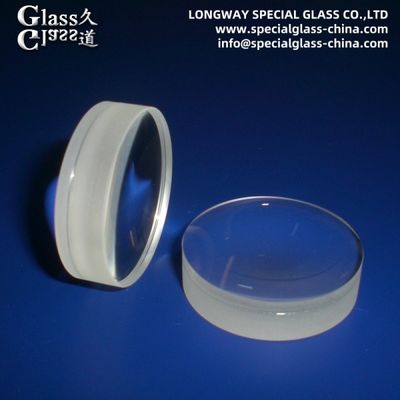

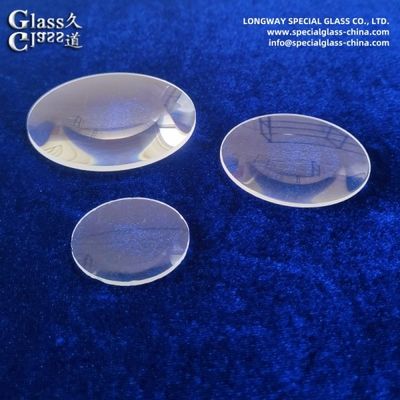

Lentes ópticas de cristal de corona de alta claridad para condensadores de microscopios

Lentes ópticas de cristal de corona de alta claridad para condensadores de microscopios

El material:

• Substrato del núcleo:Vidrio de corona de ingeniería de precisión, principalmente composiciones de silicato de cal alcalino (por ejemplo, Schott N-BK7, Hoya BSC7, Ohara S-BSL7). Seleccionado para un equilibrio óptimo de propiedades ópticas, funcionalidad y costo.

• Características clave:Contenido excepcionalmente bajo de óxido de hierro (Fe2O3) para maximizar la transmisión y minimizar el tinte (amarillento) inherente al vidrio estándar.

• Revestimientos opcionales:Revestimientos antirreflectores de banda ancha (BBAR) en superficies de vidrio de aire para aumentar aún más la transmisión y reducir la luz ambulante.

Propiedades clave:

• Transmisión excepcional:Alta transmitancia (>92% por superficie sin recubrir, >99% recuberta) en todo el espectro visible (400-700nm), crucial para una iluminación brillante y neutral en color.

• Alta homogeneidad y claridad:Niveles muy bajos de burbujas, estrías e inclusiones para evitar la dispersión de la luz, asegurando una iluminación uniforme sin artefactos.

• Indice de refracción y dispersión precisos:Constantes ópticas estrictamente controladas (nd ~ 1.5168, Vd ~64.2 para N-BK7) para un diseño óptico preciso y efectos cromáticos mínimos en la trayectoria del condensador.

• Excelente calidad de la superficie:Polido con una alta precisión (λ/4 o mejor figura de superficie) con un mínimo de rasguños para una proyección de luz libre de distorsión.

• Durabilidad química:Resistente a los solventes de limpieza comunes utilizados en laboratorios.

• Estabilidad térmica y mecánica:Adecuado para entornos de laboratorio estándar.

Función primaria:

1. Distribución óptima de luz:Recoger luz de la fuente del microscopio y transferir eficientemente la intensidad máxima utilizable al plano de la muestra.

2. Iluminación uniforme:Proyectar un campo de luz homogéneo y libre de artefactos a través de la muestra, esencial para obtener imágenes uniformes y una observación/fotografía precisa.

3. Control de apertura:Formar la imagen del diafragma de apertura ajustable, crítica para controlar la resolución, el contraste y la profundidad de campo a través de los principios de iluminación de Köhler.

4. Pérdida de luz y dispersión mínimas:Maximizar el brillo y minimizar la luz errante (flare) a través de una alta transmisión y claridad del material, mejorando el contraste de la imagen.

5. Compatibilidad:Trabajar sin problemas con otros elementos condensadores (por ejemplo, asféricos, acrómatos) en diseños complejos.

Aplicaciones críticas:

• Los condensadores de Abbe:Condensadores estándar en microscopios compuestos de nivel de entrada a mediano.

• Condensadores aplanáticos y acromáticos:Condensadores de gama alta que requieren una corrección superior para la aberración esférica/cromática (a menudo combinados con elementos de vidrio de sílex).

• Microscopía de Brightfield:Técnica de iluminación fundamental en biología, medicina, ciencia de materiales y educación.

• Microscopios de contraste de fase:La formación de la imagen del diafragma anular requiere una alta claridad para una alineación y un contraste óptimos del anillo.

• Microscopios de luz polarizada básicos:Donde la transmisión alta y la birefringencia mínima son clave.

• Sistemas de microscopio OEM:Se suministra a fabricantes que integran condensadores en microscopios clínicos, de investigación, industriales y educativos.

• Sistemas de iluminación de Köhler:Componentes esenciales para establecer este método de iluminación estándar y óptimo.

Resumen:Lentes de cristal de corona de alta claridad OEMLa composición baja en hierro proporciona una transmisión de luz visible excepcional y homogeneidad del material, funcionando para proporcionar una luminosidad,la iluminación uniforme, libre de artefactos, crítica para la configuración de Köhler y el control de la apertura.Estas lentes de precisión maximizan el brillo de la imagen y el contraste en las técnicas de microscopía de núcleo como campo brillante y contraste de faseSus propiedades ópticas fiables y su fabricabilidad las convierten en la opción preferida de los fabricantes de equipos originales que producen condensadores para una amplia gama de aplicaciones biológicas, clínicas, industriales,y microscopios educativos.
